IMAREC-500/35
Référence: ELEE00444
IMAREC 500/35
Caractéristiques:
Degré de protection: IP65
Classe d'isolation: B (130)
Tension nominale: 24V DC
Facteur de cycle de service en hausse: ED 100%
Autres tensions, ED et tailles: Consulter
.svg)
.svg)

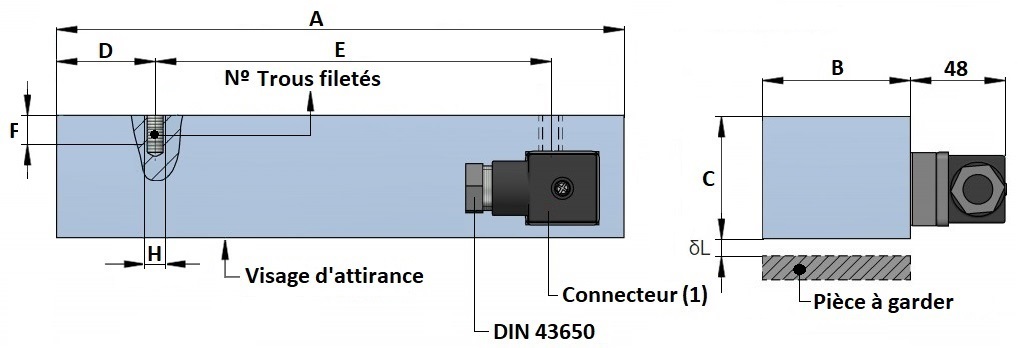

Mesures standards :
|
Code |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
H |
N.º Trous |
Poids (kg) |
Presse-étoupes |
| IMAREC 500/35 | 525 | 35±0.3 | 34±0.1 | 25 | 50 | 12 | M6 | 10 | 3.5 | PG-9 |
|
Code |
P a 20ºC (W) |
e (mm) |
Trou d'air (mm) δL |
Forces de maintien magnétiques Fm (N) |
||||
| 0 | 0.1 | 0.2 | 0.5 | 1 | ||||
| IMAREC 500/35 | 45 | 1 | 210 | 150 | 100 | 60 | 36 | |
| 3 | 2323 | 1806 | 674 | 234 | 56 | |||
| 6 | 3540 | 2100 | 1114 | 295 | 70 | |||
| 10 | 4423 | 2745 | 1501 | 330 | 117 |
|||
ELEE00444
Ficha de datos
- cycle de service
- ED 100 %
- Poids
- 3.5 Kg
IMAREC 500/35
Caractéristiques:
Degré de protection: IP65
Classe d'isolation: B (130)
Tension nominale: 24V DC
Facteur de cycle de service en hausse: ED 100%
Autres tensions, ED et tailles: Consulter
