Referencia: ELEE01428

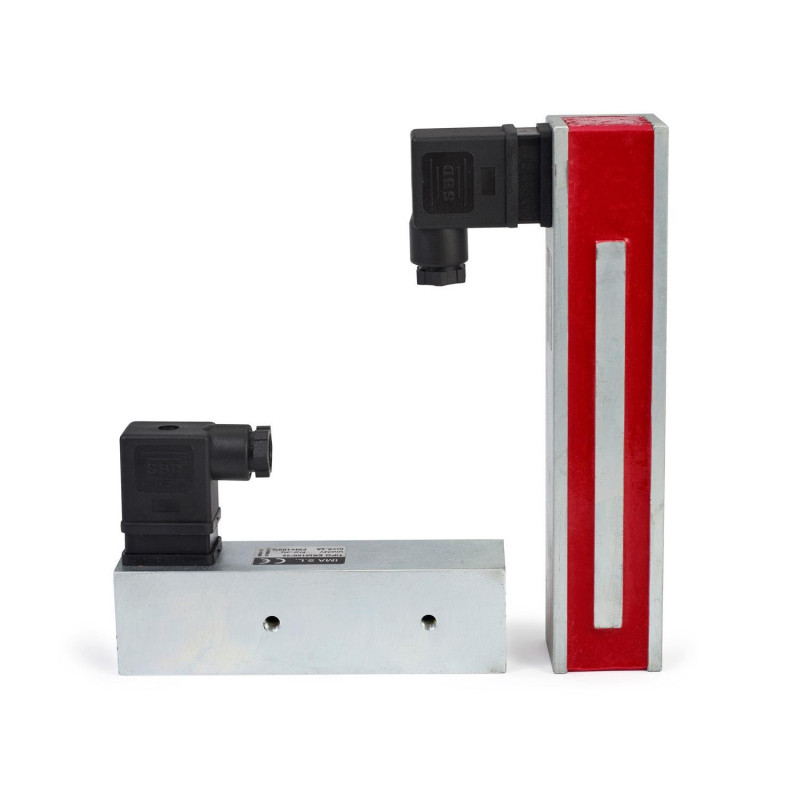

IMAREC 500/60 (Conector Parte trasera)
Características:
Grado de protección: IP65
Clase térmica: B (130º)
Tensión nominal: 24V DC
Factor de marcha normalizado: ED 100%
Otras tensiones, ED y tamaños: Consultar
3-5 días (fuera de Europa 5-7días)
24 / 48 h
Medidas estándar:

|
Código |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
H |
N.º agujeros |
Peso (kg) |
Prensa-estopas |
| IMAREC 500/60 | 530 | 60±1 | 49.±0.2 | 70 | 120 | 12 | M8 | 4 | 7.8 | PG-11 |
|
Código |
P a 20ºC (W) |
e (mm) |
Entrehierro (mm) δL |
Fuerzas magnéticas de mantenimiento Fm (N) |
||||
| 0 | 0.1 | 0.2 | 0.5 | 1 | ||||
| IMAREC 500/60 | 75 | 1 | 553 | 440 | 397 | 310 | 190 | |
| 3 | 3150 | 2630 | 2320 | 1800 | 78 | |||
| 6 | 7250 | 5870 | 4650 | 2380 | 850 | |||
| 10 | 7450 | 5950 | 4820 | 2410 | 910 |
|||
