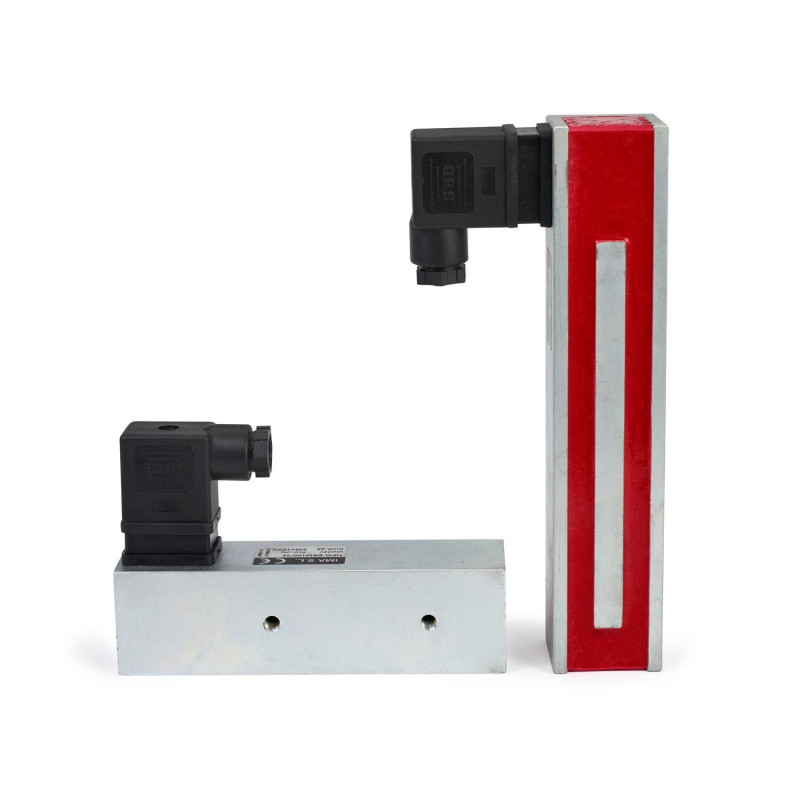

IMAREC -500/60 Connecteur Arrière
Référence: ELEE01428
IMAREC 500/60 (Connecteur Arrière)
Caractéristiques:
Degré de protection: IP65
Classe d'isolation: B (130)
Tension nominale: 24V DC
Facteur de cycle de service en hausse: ED 100%
Autres tensions, ED et tailles: Consulter
.svg)
.svg)
Medidas estándar:
|
Code |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
H |
N.º Trous |
Poids (kg) |
Presse-étoupes |
| IMAREC 500/60 | 530 | 60±1 | 49.±0.2 | 70 | 120 | 12 | M8 | 4 | 7.8 | PG-11 |
|
Code |
P a 20ºC (W) |
e (mm) |
Trou d'air (mm) δL |
Forces de maintien magnétiques Fm (N) |
||||
| 0 | 0.1 | 0.2 | 0.5 | 1 | ||||
| IMAREC 500/60 | 75 | 1 | 553 | 440 | 397 | 310 | 190 | |
| 3 | 3150 | 2630 | 2320 | 1800 | 78 | |||
| 6 | 7250 | 5870 | 4650 | 2380 | 850 | |||
| 10 | 7450 | 5950 | 4820 | 2410 | 910 | |||
ELEE01428
Ficha de datos
- cycle de service
- ED 100 %
- Poids
- 7.8 Kg
IMAREC 500/60 (Connecteur Arrière)
Caractéristiques:
Degré de protection: IP65
Classe d'isolation: B (130)
Tension nominale: 24V DC
Facteur de cycle de service en hausse: ED 100%
Autres tensions, ED et tailles: Consulter
