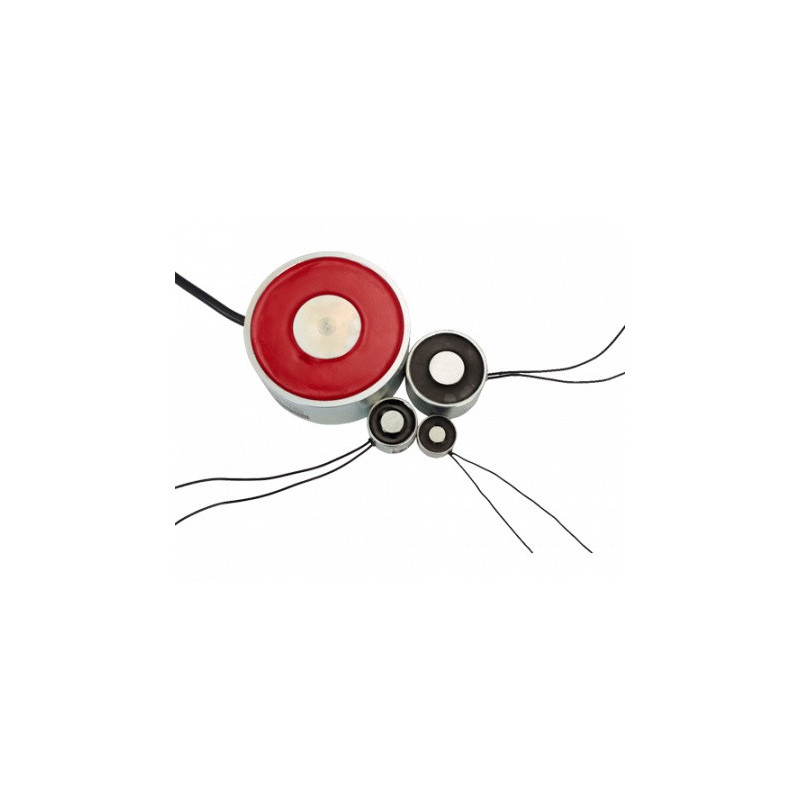

Eletroímãs Permanentes de Corrente Continua IMAVP65 ( Con Conector ) - (Comprar Eletroímãs)
search
  • Eletroímãs Permanentes de Corrente Continua IMAVP65 ( Con Conector ) - (Comprar Eletroímãs)

IMAVP65 ( Com conector )

Referência: ELEE01045

Eletroímã permanente Corrente contínua - Qualidade (Neodímio) IMAVP65/ND

Características:

Grau de proteção: IP65
Classe térmica: B (130)
Tensão nominal: 24 VDC
Factor de operação padrão: ver tabela
Outras tensões, ED e tamanhos: Consultar





                                    IMAVP con conector.jpg

Código

ØA (-0.3) (mm)

M

C (±0.1) (mm)

D (mm)

E (mm)

Peso (kg)
IMAVP-65/ND 65 M-8 45.5 8 67 0.74

Código

 P (W)

 ED (%)

 E (mm)

                          Entreferro (mm) δL
0 0.2 0.5
IMAVP-65/ND  80 15
                                                                      Forças magnéticas Fm (N)
1 70 50 40
3 374 340 260
10 1220 755 400

Importante: o parafuso de fixação não deve ultrapassar a dimensão D.

* A pedido e especificações expressa, pode ser fabricado com uma proteção interna para evitar o sobreaquecimento no bobinado devido ao não cumprimento de horários de funcionamento definidos pelos ciclos de trabalho, sendo que este sobreaquecimento pode desmagnetizar os ímanes internos ou destruir o bobinado, alterando o correcto funcionamento do eletroíman.

ELEE01045

Ficha de datos

ciclo de trabalho
ED 15 %
Peso
0.74 Kg

Las referencias específicas

ean13
8435533614462
