IMAVEM-100
Referência: ELEE00020
Eletroimã Corrente Contínua IMAVEM-100
Características:
Grau de proteção IP65
Classe térmica B (130º)
Tensão nominal 24 V CC
Fator de movimento normalizado: ED 100%
Outras tensões, ED ou tamanhos: Consulta.
Possibilidades de fornecimento sob medida:
Com cabos de conexão. (Modelo padrão)
Com conector, a partir do modelo IMAVEM-50. (Opcional) – O conector tem 4 opções de posicionamento (4 × 90º) e não é adequado para tensão de corrente alternada (AC).
.svg)
.svg)
Para 1 uds. el precio es
130,68 €
Com IVA
|

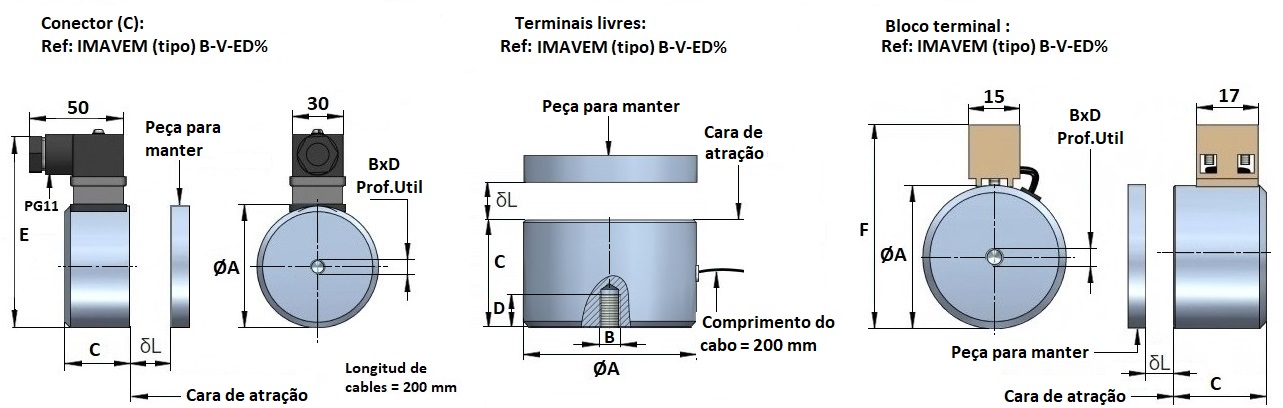

Código |
Peso do Eletroímã (Kg) |
ØA (-0.3) (mm) |
B |
C (±0.1) (mm) |
D (mm) |
E (mm) |
F (mm) |
| IMAVEM-100 | 2.000 | 100 | M-10 | 43 | 15 | 147 | 115 |
|
Código |
P a 20°C (W) |
E (mm) |
Entreferro (mm) δL |
||||
| 0 | 0.1 | 0.2 | 0.5 | 1 | |||
| IMAVEM-100 | 20 | ||||||
| Forças magnéticas Fm (N) | |||||||
| 1 | 70 | 50 | 40 | 35 | 25 | ||
| 3 | 530 | 440 | 426 | 335 | 225 | ||
| 6 | 1400 | 1200 | 1050 | 730 | 310 | ||
| 10 | 2600 | 2200 | 1700 | 880 | 330 | ||
Importante: o parafuso de fixação não deve ultrapassar a cota D.
*Sob pedido, podemos fabricar para qualquer tamanho, tensão, fator de deslocação.
ELEE00020
Ficha de datos
- ciclo de trabalho
- ED 100 %
- Peso
- 2.100 Kg
Las referencias específicas
- ean13
- 8435533614219
Eletroimã Corrente Contínua IMAVEM-100
Características:
Grau de proteção IP65
Classe térmica B (130º)
Tensão nominal 24 V CC
Fator de movimento normalizado: ED 100%
Outras tensões, ED ou tamanhos: Consulta.
Possibilidades de fornecimento sob medida:
Com cabos de conexão. (Modelo padrão)
Com conector, a partir do modelo IMAVEM-50. (Opcional) – O conector tem 4 opções de posicionamento (4 × 90º) e não é adequado para tensão de corrente alternada (AC).
