IMAVEM-100
Artikel-Nr.: ELEE00020
Kreisstrom-Elektromagnet IMAVEM-100
Eigenschaften:
Schutzart: IP65
Wärmeklasse: B (130)
Nennspannung: 24V DC
Standard Faktor bis: ED 100%.
Für andere Spannungen, ED oder Größen kontaktieren Sie uns bitte.
Versorgungsmöglichkeiten auf Nachfrage:
Mit Anschlusskabeln. (Standardmodell)
Mit Stecker, ab Modell IMAVEM-50 aufwärts. (Optional) – Der Stecker verfügt über 4 Positionierungsoptionen (4 × 90º) und ist nicht für Wechselspannung (AC) geeignet.
.svg)
.svg)
Para 1 uds. el precio es
130,68 €
Bruttopreis
|

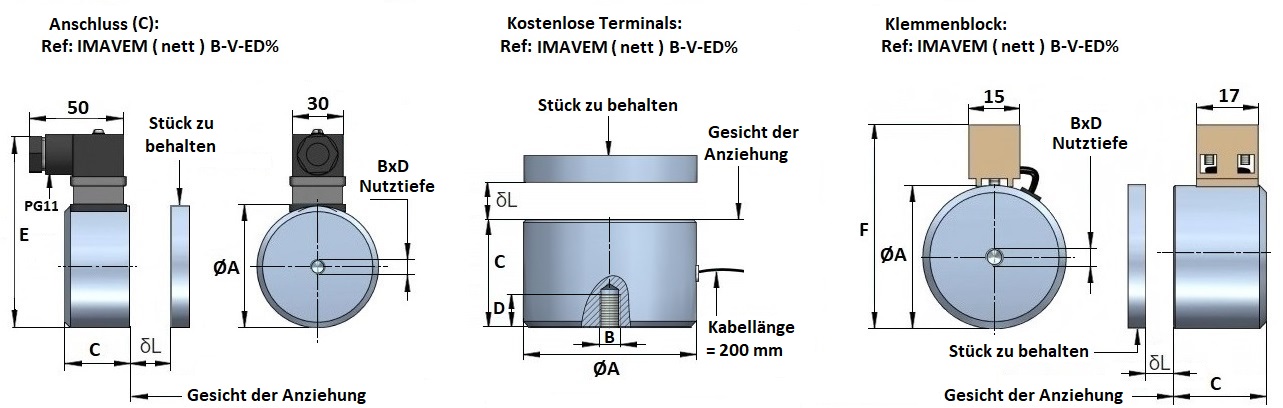

Code |
Poids l'électroaimant (Kg) |
ØA (-0.3) (mm) |
B |
C (±0.1) (mm) |
D (mm) |
E (mm) |
F (mm) |
| IMAVEM-100 | 2.000 | 100 | M-10 | 43 | 15 | 147 | 115 |
|
Code |
P a 20°C (W) |
E (mm) |
Entrefer (mm) δL |
||||
| 0 | 0.1 | 0.2 | 0.5 | 1 | |||
| IMAVEM-100 | 20 | ||||||
| Force magnétiques Fm (N) | |||||||
| 1 | 70 | 50 | 40 | 35 | 25 | ||
| 3 | 530 | 440 | 426 | 335 | 225 | ||
| 6 | 1400 | 1200 | 1050 | 730 | 310 | ||
| 10 | 2600 | 2200 | 1700 | 880 | 330 | ||
Wichtig: Die Klemmschraube darf nicht die Dimensionierung D überschreiten.
* Auf Anfrage kann er in allen Größen, Stromspannungen, Arbeitszyklen, etc. hergestellt werden.
ELEE00020
Ficha de datos
- Auslastungsgrad
- ED 100 %
- Gewicht
- 2.100 Kg
Las referencias específicas
- ean13
- 8435533614219
Kreisstrom-Elektromagnet IMAVEM-100
Eigenschaften:
Schutzart: IP65
Wärmeklasse: B (130)
Nennspannung: 24V DC
Standard Faktor bis: ED 100%.
Für andere Spannungen, ED oder Größen kontaktieren Sie uns bitte.
Versorgungsmöglichkeiten auf Nachfrage:
Mit Anschlusskabeln. (Standardmodell)
Mit Stecker, ab Modell IMAVEM-50 aufwärts. (Optional) – Der Stecker verfügt über 4 Positionierungsoptionen (4 × 90º) und ist nicht für Wechselspannung (AC) geeignet.
